Рис. 2. U-Pb диаграммы с конкордией для циркона и бадделеита из базитовых даек, Кировогорское месторождение.

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3 Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

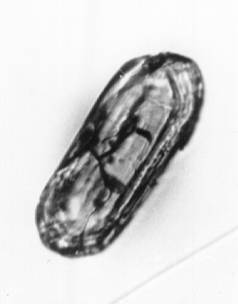

Рис. 3. Микрофотографии цирконов из габбро-норитовых даек. Слева – Е-31 (морфотип 1; РЭМ-фото, размер кристалла 100 мкм), справа – КГ-96-8 (морфотип 1; снимок в иммерсии, размер кристалла 100 мкм).

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

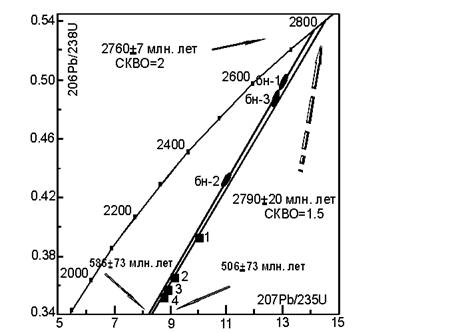

Рис. 4. U-Pb диаграмма с конкордией для циркона из тоналитов (темные квадраты) и лептитов (темные овалы), вмещающих ПЖФ Кольского полуострова.

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

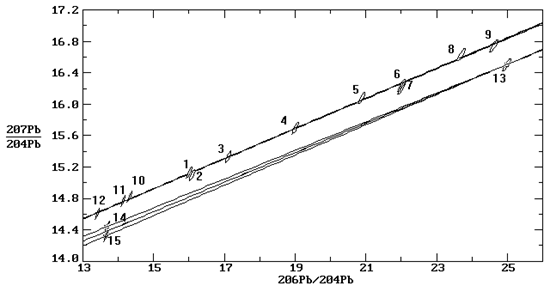

Рис. 5. Изохрона Герлинга-Хоутерманса (сплошная линия; Т=2750±40 млн. лет, СКВО=1.1) для валовых проб тоналитов фундамента (точки №№ 1-9), плагиоклаза из алюмосиликатного гнейса (№ 10), галенита (№12) и карбоната (№11) из железистых кварцитов, а также изотопный состав свинца плагиоклазов из амфиболитов (№№ 14-15) и диопсида из железистых кварцитов (№ 13). №№ 1-9 – скважины по профилю через Оленегорскую структуру, коллекция П. М.Горяинова (Пушкарев и др., 1979); №№ 11-13 – коллекция Н. Л.Балабонина (Пушкарев, 1990). Номера точек соответствуют пробам из табл. 3.

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

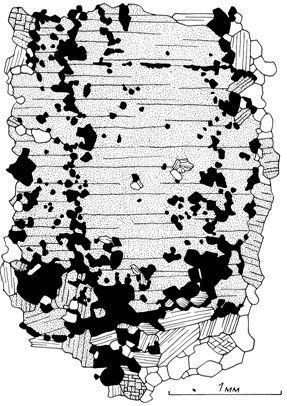

Рис. 6. Типичная для железистых кварцитов структура развития магнетита по диопсиду. Северное тело Кировогорского месторождения, гор. 185, коллекция автора (зарисовка шлифа выполнена Г. Ю.Иванюком). Белое – кварц, черное – магнетит, крап – диопсид, штриховка – актинолит.

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

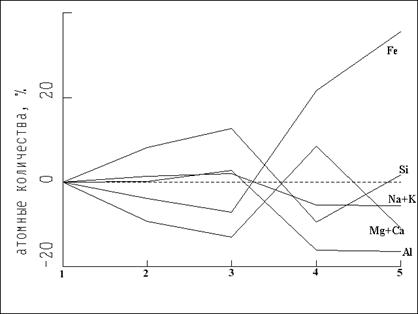

Рис. 7. Вариации содержаний породообразующих элементов относительно состава амфиболита в единице объема на идеализированном петрохимическом разрезе железорудной формации Кольского полуострова (1 – амфиболит, 2 – амфибол-биотитовый гнейс, 3 – силлиманит-мусковитовый гнейс, 4 – силикатный железистый кварцит, 5 – магнетитовый железистый кварцит).

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

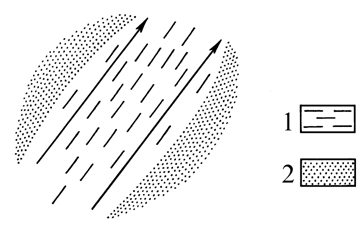

Рис. 8. Схема сегрегации тел железистых кварцитов при фильтрации сквозь основные вулканиты в процессе стресс-сдвиговых деформаций окисляющего флюида (на рисунке показано стрелками); 1 – железистые кварциты, 2 – алюмосиликатные гнейсы.

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

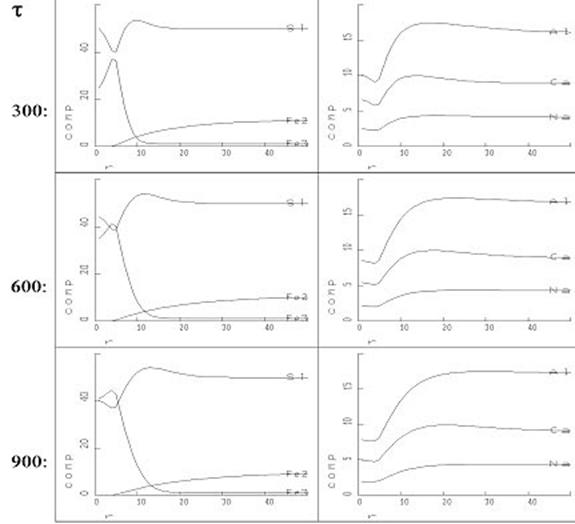

Рис. 9. Результаты численного моделирования по стресс-сдвиговому преобразованию амфиболита. На графиках приведены концентрации породообразующих компонентов в атомных количествах. t – безразмерное время, r – безразмерное расстояние.

Полосчатая железорудная формация кольского полуострова возраст, генезис часть 3

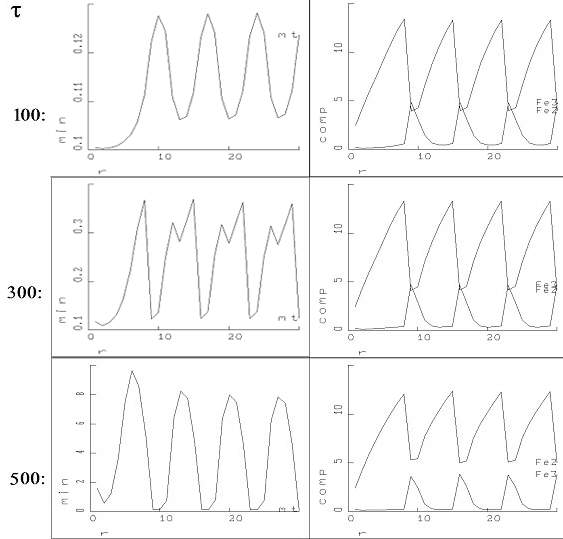

Рис. 10. Результаты численного моделирования процессов в системе “магнетит-ферросилит Fe2+-Fe3+” с равномерным исходным распределением компонентов. Показаны безразмерные концентрации Fe2+,Fe3+ (справа) и пространственное распределение магнетита в безразмерных единицах (слева) t – безразмерное время, r – безразмерное пространство.

Таблица 1. Изотопные U-Pb данные для акцессорных минералов Оленегорской рудной структуры (пробы без спецификации минерала состоят из цирконов).

Проба

Навеска

Содержание, ppm

Изотопный состав свинца

Изотопные отношения1

Возраст, млн. лет2

мг

Pb общ.

U

206 Pb

204 Pb

206 Pb

207 Pb

206 Pb

208 Pb

207 Pb

235 U

206 Pb

238 U

207 Pb

206 Pb

габбро-диабазовая дайка Е-31

1

0.90

67.5

124.2

3000

5.196

11.721

12.457

0.4786

2732

2

0.90

79.7

176.4

4590

5.294

12.872

10.658

0.4143

2712

3

0.80

81.7

158.0

4020

5.247

12.612

12.252

0.4729

2724

4

0.40

38.7

73.3

2900

5.400

20.811

11.602

0.4672

2665

5 апатит3

8.00

2.0

3.1

90

3.735

2.161

6.011

0.3621

1962

габбро-диабазовая дайка КГ-96-8

1

0.30

58.7

101.4

2080

5.121

9.961

13.595

0.5193

2741

2

0.40

48.3

85.0

1600

5.122

10.302

13.300

0.5111

2726

33

0.30

74.6

142.3

400

4.971

3.161

9.159

0.3888

2566

4 (бадделеит)3

0.30

2.2

33.5

124

6.023

3.002

0.392

0.0530

353

тоналит

96/1

0.50

103.4

232.3

2800

5.294

9.420

10.155

0.3984

2697

96/2

0.80

229.7

563.2

2950

5.417

9.160

9.090

0.3646

2660

96/4

1.30

185.8

463.4

2451

5.423

8.260

8.790

0.3547

2650

96/41

1.10

200.2

504.2

3500

5.451

8.615

8.791

0.3537

2656

лептит

бн-1

1.05

224.9

415.7

7490

5.319

13.929

13.035

0.4983

2711

бн-2

0.50

148.4

308.1

1350

5.149

11.243

11.023

0.4317

2700

бн-3

0.30

135.7

253.7

3680

5.180

12.779

12.747

0.4872

2740

1. Отношения скорректированы на холостое загрязнение и на масс-дискриминацию; 2. Коррекция на примесь обыкновенного свинца определена на возраст по модели Стейси и Крамерса (Stacey, Kramers, 1975); 3. Введена поправка на изотопный состав плагиоклаза из дайки Кировогорского месторождения: 206Pb/204Pb=14.32±0.02; 207Pb/204Pb=14.82±0.01; 208Pb/204Pb=33.43±0.02.

Таблица 2.

Сводка данных по возрасту докембрийских ПЖФ.

Местоположение

Возраст, млн. лет

Источник

Западная Гренландия, толща Исуа

3760±70

Moorbath et al, 1973

Украинский щит, Новопавловский комплекс

>3400

Щербак и др., 1990

Венесуэла, комплекс Иматака

»3400

Hurley et al, 1972

Украинский щит, Косивцевская толща

>3310

Щербак и др., 1990

Южная Африка, комплекс Бабертон

»3300

Gehor, 1994

Украинский щит, Конско-Верховцевская ПЖФ

3165±15

Щербак и др., 1990

Северо-Китайская платформа, Аньшанская ПЖФ

3140

Глебовицкий и др., 1998

Индия; Орисса, Бихар

»3000

Prasad et al, 1982

Украинский щит, Южно-Белозерская зона

2985±20

Щербак и др., 1990

Балтийский щит, Костомукша

2780±20

Бибикова, 1989

Балтийский щит, Кольский п-ов

2775±25

Настоящая работа

Австралия, блоки Йилгарн и Пилбара

2750±25

Gehor, 1994

Канадский щит, Алгома

2725±25

Голдич, 1975

Украинский щит, Восточно-Анновское рудопроявление, Кривой Рог

2725±90

Щербак и др., 1990

Восточная Сибирь, Чарско-Гилюйский пояс

2700±50

Неймарк и др., 1980

Австралия, Хамерсли

2490±3

Barley et al, 1997

Украинский щит, Криворожско-Кременчугская зона

2100±100

Дроздовская, 1990

Курск (КМА)

2100±100

Дроздовская, 1990

Канадский щит, формация озера Верхнее

»2200

Gehor, 1994

Южная Африка, Трансвааль супергрупп

»2200

Gehor, 1994

Канадский щит, формация п-ва Лабрадор

»1900

Gehor, 1994

Таблица 3. Изотопный состав свинца пород и минералов железорудной формации Кольского полуострова.
